#102CN · NaturezaENEM - 2021 - 2° Dia (Prova Azul)

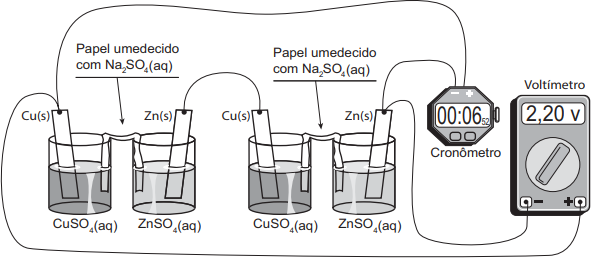

E possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.
Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é
- A
- B
gabarito
- C
- D
- E
Resolução
Por se tratarem de duas pilhas em mesmo sentido, temos então 2 geradores de polos alternados, ou seja. (+/-,+/-)
Além disso, o cronômetro funciona como um instrumento de resistência e o medidor de tensão elétrica seria um voltímetro, que é representado por um círculo envolto em um ''V''.
Por todos os elementos estares ligados a pilhas em série, o arranjo correto seria o de letra B.
