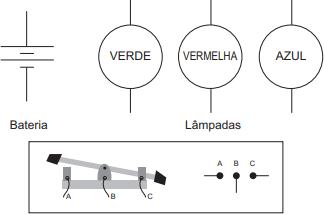

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade.
Esse circuito é representado por
- A
- B
- C
- D
gabarito
- E
Resolução
Segundo o comando, só se pode ter 2 posições no interruptor e, além disso, teve-se haver uma independência de corrente por parte de cada receptor, ou seja, um deve poder ser ligado sem interferir em outro ou abrir circuito.
Logo, para que seja possível atender aos requerimentos, o único esquema possível seria o da alternativa letra D.
