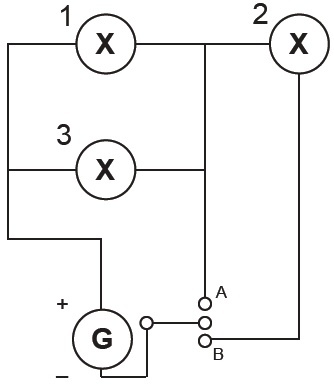

Um sistema de iluminação foi construído com um circuito de três lâmpadas iguais conectadas a um gerador (G) de tensão constante. Esse gerador possui uma chave que pode ser ligada nas posições A ou B.
Considerando o funcionamento do circuito dado, a lâmpada 1 brilhará mais quando a chave estiver na posição
- A
B, pois a corrente será maior nesse caso.
- B
B, pois a potência total será maior nesse caso.
- C
A, pois a resistência equivalente será menor nesse caso.
gabarito - D
B, pois o gerador fornecerá uma maior tensão nesse caso.
- E
A, pois a potência dissipada pelo gerador será menor nesse caso.
Resolução
A lâmpada 1 brilhará com maior intensidade quando a chave estiver conectada no circuito A, pois nele a resistência equivalente é menor, o que permite a passagem de maior quantidade de corrente elétrica pelo circuito.
