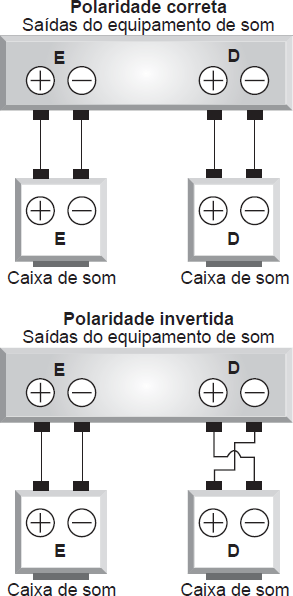

Nos manuais de instalação de equipamentos de som há o alerta aos usuários para que observem a correta polaridade dos fios ao realizarem as conexões das caixa de som. As figuras ilustram o esquema de conexão das caixas de som de um equipamento de som mono, no qual os alto-falantes emitem as mesmas ondas. No primeiro caso, a ligação obedece às especificações do fabricante e no segundo mostra uma ligação na qual a polaridade está invertida.
O que ocorre com os alto-falantes E e D se forem conectados de acordo com o segundo esquema?
- A
O alto-falante E funciona normalmente e o D entra em curto-circuito e não emite som.
- B
O alto-falante E emite ondas sonoras com frequências ligeiramente diferentes do alto-falante D provocando o fenômeno de batimento.
- C
O alto-falante E emite ondas sonoras com frequências e fases diferentes do alto-falante D provocando o fenômeno conhecido como ruído.
- D
O alto-falante E emite ondas sonoras que apresentam um lapso de tempo em relação às emitidas pelo alto-falante D provocando o fenômeno de reverberação.
- E
O alto-falante E emite ondas sonoras em oposição de fase às emitidas pelo alto-falante D provocando o fenômeno de interferência destrutiva nos pontos equidistantes aos alto-falantes.
gabarito
Resolução
Caso os alto - falantes D e E fiquem conectados segundo o esquema, eles estarão emitindo ondas sonoras em oposição de fase, pois ao se inverter a polaridade da caixa de som D, a mesma passará a emitir ondas com inversão de fase em relação à ligação correta, o que, para pontos equidistantes, ocorrerá o fenômeno da interferência entre as ondas de modo destrutivo.
