#70CN · NaturezaENEM - 2011 - 1° Dia

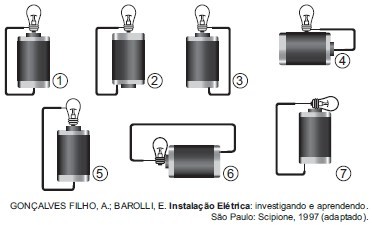

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:
- A(1), (3), (6)
- B(3), (4), (5)
- C(1), (3), (5)
- D(1), (3), (7)
gabarito - E(1), (2), (5)
Resolução
Para uma acender a lâmpada deve-se conectar na parte de metal da lâmpada o fio e a outra extremidade do fio na parte de metal da pilha, deve-se observar também se o lado que vai conectar da pilha é a que tem uma parte avantajada, se tiver essa parte, terá que colocar o fio nesse local.Sendo assim, os únicos casos que se encaixam na descrição são a 1,3 e 7.
A 2 está conectado errado na pilha, a 4 a lâmpada deveria estar tocando na outra base da pilha, a 5 o fio não está conectado na parte de metal da lâmpada, e a 6 o fio esta tocando o mesmo lugar que a pilha esta tocando na lâmpada.
