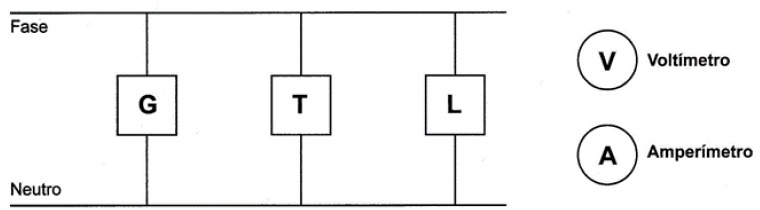

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso ele dispõe de um voltímetro (V) e dois amperímetros (A).
Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
- A
- B
- C
- D
- E
gabarito
Resolução
A tensão elétrica aplicada à geladeira pode ser medida com um voltímetro conectado “em paralelo” com a geladeira, ou seja, também conectado entre uma fase e o neutro. A intensidade de corrente elétrica na lâmpada pode ser medida inserindo-se um amperímetro “em série” com a lâmpada. A intensidade total da corrente elétrica no circuito pode ser medida inserindo-se um amperímetro no fio fase ou no fio neutro e em série com o restante de todo o circuito. Do exposto, concluímos que a alternativa correta é a “E”.
