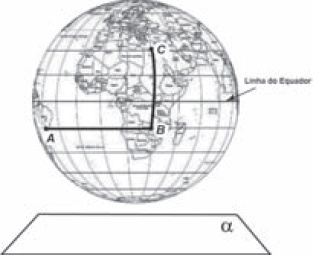

A figura representa o globo terrestre e nela estão marcados os pontos A, B e C. Os pontos A e B estão localizados sobre um mesmo paralelo, e os pontos B e C, sobre um mesmo meridiano. É traçado um caminho do ponto A até C, pela superfície do globo, passando por B, de forma que o trecho de A até B se dê sobre o paralelo que passa por A e B e, o trecho de B até C se dê sobre o meridiano que passa por B e C. Considere que o plano \(\alpha\) é paralelo a linha do equador na figura.
A projeção ortogonal, no plano \(\alpha\), do caminho traçado no globo pode ser representada por
- A
- B
- C
- D
- E
gabarito
Resolução
Questão que exige o domínio de projeção ortogonal do aluno.
Sabendo que há um ângulo de inclinação, há, portanto, da vista superior, uma distorção da distância real em ambas as direções.
Tal inclinação em ambos os eixos só pode estar corretamente representada na alternativa de letra E.
